El Microgroover es una herramienta rotatoria de alta velocidad para crear las pequeñas, casi microscópicas, incisiones requeridas para mediciones con el Medidor/Calibrador de Inspección de Pintura Tooke.
El Microgroover es especialmente eficaz en materiales duros y quebradizos (hormigón), así como en sustancias blandas o elastoméricas (caucho).
El Microgroover es la principal herramienta accesoria para crear incisiones de revestimiento para mediciones de espesor de película con el Medidor/Calibrador de Inspección de Pintura Tooke. Esta herramienta extiende en gran medida el rango de la técnica de medición para incluir casi cualquier recubrimiento en cualquier sustrato. La adaptación del Microgroover utiliza puntas de amoladora tipo taladro para operaciones de corte de ranuras (corte de cara cilíndrica).
El Microgroover es especialmente eficaz en materiales duros y quebradizos (hormigón), así como en sustancias blandas o elastoméricas (caucho). Además, los compuestos fibrosos se inciden fácil y limpiamente. Aparte de las mediciones de espesor de película, con esta útil herramienta eléctrica inalámbrica se pueden realizar operaciones a pequeña escala de corte, amolado, aserrado y pulido.
Contenido del Kit
- Microgroover Micro-Metrics MG402
- Broca instalada
- Bloque de posicionamiento (detrás a la izquierda)
- Estuche de transporte
- Protector de broca
- Cargador de batería
Especificaciones
La unidad de amolado es la herramienta rotatoria inalámbrica Dremel Minimite Modelo 750. Viene en un estuche flexible que se puede acoplar al estuche del medidor de inspección de pintura. Se suministra completo con cargador y accesorios especiales para operaciones de ranurado. La amoladora funciona con baterías recargables de Ni-Cad en un paquete de baterías extraíble (incluido). Una carga completa debería ser suficiente para 100 o más mediciones. El cargador recargará completamente en tres horas.
| Unidad de Amolado | Dremel 750 MiniMite Herramienta Inalámbrica |
| Motor | 4.8 voltios CC; 5/10 mil RPM |
| Estuche de Transporte | Plástico flexible 2" x 2" x 8" |
| Paquete de Baterías | Se conecta a una toma de corriente alterna de 110 voltios |
| Cargador | Se conecta a la parte inferior de la amoladora o al cargador |
| Accesorios | Brocas y Bloque de Posicionamiento |
| Peso de Envío | 2 libras |
Funcionamiento
El Microgroover es una herramienta rotatoria de alta velocidad para crear las pequeñas, casi microscópicas, incisiones requeridas para mediciones con el Medidor/Calibrador de Inspección de Pintura Tooke. Esta técnica elimina completamente las deformaciones del recubrimiento y del sustrato que pueden ocurrir cuando se utilizan puntas de corte de medidor convencionales.
Uso del Microgroover en la posición 4x
Para mediciones precisas y rápidas, se desarrolló un modo de corte tipo tambor. En este modo, la amoladora está equipada con el cortador de carburo de tungsteno n.º 9902 (o equivalente) instalado en una posición precisa. Con el borde redondo del Microgroover en contacto continuo con la superficie de trabajo, la unidad se pivota hasta que la punta entra en contacto con la superficie. Un ligero toque con la punta giratoria crea la incisión requerida.
Los ángulos de corte (pendientes) de 1, 2 y 4 se logran utilizando el bloque de posicionamiento para elevar el hombro de contacto del Microgroover según sea necesario. Las elevaciones de hombro requeridas son las siguientes:
| Ángulo de Corte | Elevación del Hombro |
| 1x | 0.97" (bloque apoyado en la cara estrecha) |
| 2x | 0.41" (bloque apoyado en la cara ancha) |
| 4x | 0.00" (bloque no utilizado) |
Uso del Microgroover en la posición 2x
Principio

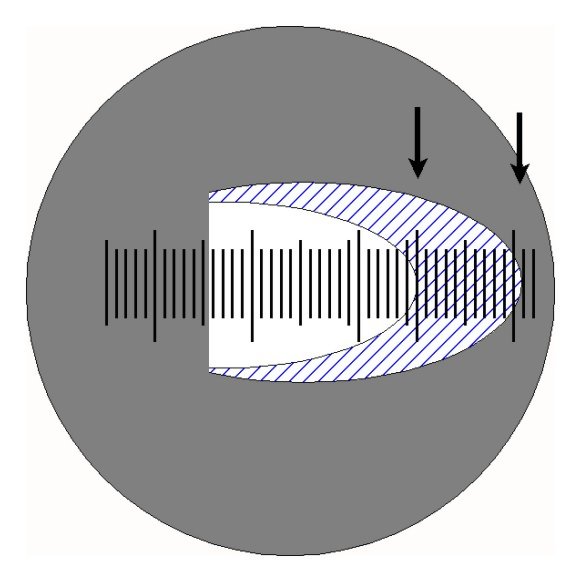

Cuando la incisión se examina con el microscopio del Medidor/Calibrador de Inspección de Pintura Tooke, aparecerá como una cavidad cilíndrica parcial, con la pared de la cavidad inclinándose gradualmente hacia arriba hasta la superficie de la pintura. Donde la pared del corte penetra la superficie del sustrato, la película de pintura por encima de ella describe una forma de media luna. La forma de media luna está sombreada en el dibujo de abajo. El espesor se lee correctamente de forma axial a través de la parte más gruesa de esta forma.
Contando el número de graduaciones de la retícula del microscopio dentro de esta zona (11 de las marcas más pequeñas en el área sombreada del ejemplo siguiente), el espesor observado correcto para la posición 1, 2 o 4 de la amoladora será el conteo dividido por 1, 2 o 4 respectivamente; o, en el ejemplo que se muestra a continuación, 11/1=11mils, 11/2=5.5mils, o 11/4=2.75mils.
Lectura de la incisión del Microgroover
